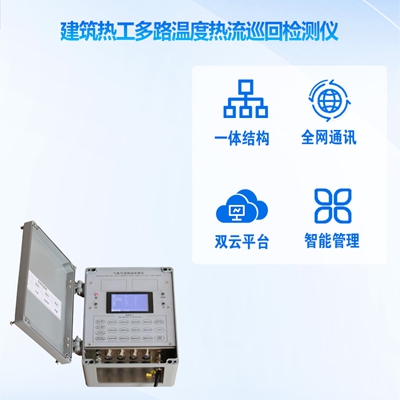

建筑热工多路温度热流巡回检测仪是现代建筑节能检测与能效评估中不可或缺的专业设备。它通过高精度传感器网络和智能化数据处理系统,实现对建筑物围护结构热工性能的多点位、连续性监测,为绿色建筑认证、节能改造效果验证以及建筑能耗动态分析提供科学依据。以下将从技术原理、功能特点、应用场景及选购要点等方面全面解析这一专业仪器。
建筑热工多路温度热流巡回检测仪采用彩色触控屏,可以同时接12路温度和6路热流传感器,也可扩展增加12个温度和6路热流传感器,用于房间整体保温性能测试。符合标准JGJT3572015《围护结构传热系数现场检测技术规程》所规定(稳态及动态两种计算方法,可生成测试报告,输出多种样式图表包括曲线图、柱状图、饼状图及电子表格数据。
一、技术原理与系统构成
该检测仪基于热电偶测温原理和热流计法工作,核心由三大部分构成:
1.传感模块:采用T型或K型热电偶阵列(测量范围40℃~150℃,精度±0.5℃)配合薄膜式热流传感器(量程0~2000W/㎡,灵敏度5μV/W·㎡),可同步采集1632路信号。京东商城在售的某型号产品显示,其采样间隔可在1s24h间自由设定,满足不同测试场景需求。
2.信号调理单元:内置低温漂放大电路和24位AD转换器,有效抑制现场电磁干扰。中国制造网展示的某工业级型号具备0.05%的基本精度,且支持热电偶自动冷端补偿,确保长期监测稳定性。
3.数据处理系统:搭载ARMCortexM4处理器,通过ModbusRTU协议或WiFi传输数据。搜狐科技报道的某智能型号还集成边缘计算功能,可实时生成热阻系数、传热系数等参数,大幅提升现场工作效率。
二、核心功能优势
1、多参数同步采集:不同于传统单点检测设备,该仪器可同时监测温度梯度、热流密度、表面换热系数等参数。化工仪器网数据显示,某高端型号支持64通道扩展,特别适合大型幕墙、冷库等复杂结构的全面评估。
2、智能诊断算法:通过机器学习识别异常数据(如传感器脱落、结露干扰),中国网展示的某实验室型号具备自适应滤波功能,即使在强振动环境下仍能保持数据可靠性。
3.可视化分析平台:配套软件提供三维热像图、时变曲线对比等功能。某品牌设备实测案例显示,其生成的彩色热桥分布图可直观定位建筑围护结构缺陷,帮助工程师快速确定节能改造方案。
三、典型应用场景
1、绿色建筑验收:依据GB/T503782019标准,对墙体、屋顶等部位的传热系数进行现场实测。某检测机构使用32路设备完成一栋超低能耗建筑的认证测试,仅用72小时即获取全年动态热工模拟所需的基础数据。
2、节能改造评估:在北方某老旧小区改造项目中,技术人员通过对比改造前后的热流密度数据(降幅达63%),科学验证了外保温系统的实际效果。中国制造网案例库显示,这类应用通常需要连续监测715天以消除天气波动影响。
3、工业节能监测:化工厂反应釜保温层性能检测时,多路设备可捕捉异常温升点。某化工企业使用防爆型检测仪,成功发现蒸汽管道30%的热损失源于阀门处保温层破损。
随着我国"双碳"战略推进,建筑热工多路温度热流巡回检测仪在建筑碳排放核算中的作用日益凸显。最新研发的5G联网型号已实现与BIM系统的数据互通,未来或将结合数字孪生技术,推动建筑能效管理进入智慧化新阶段。专业用户在选择时,除关注硬件参数外,更应考察厂商是否提供符合当地节能标准的分析模板及技术支持能力。
