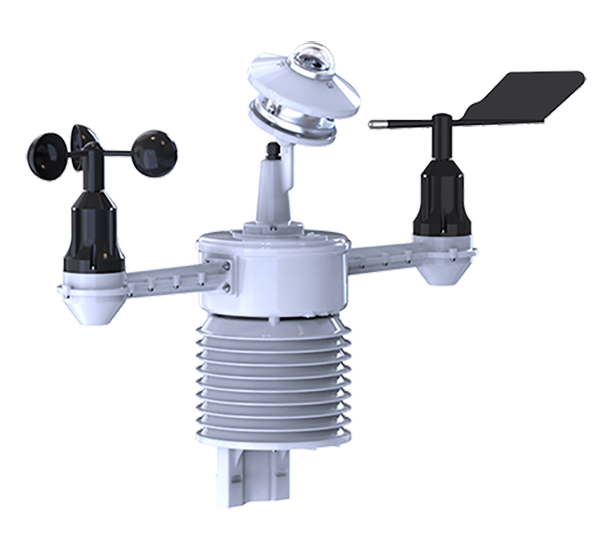

HYJ-TFW型云智联一体化太阳能发电环境监测仪

　　一、产品概述

　　气象环境数据是决定太阳能发电的重要指标,对太阳能发电质量起着决定性作用;同时,也是对太阳能发电站的设计提供有效的数据保证，HYJ-TFW型云智联一体化太阳能发电环境监测仪是按照国际气象WMO组织气象观测标准和IEC(国际电工技术委员会)规范标准设计、生产的新一代一体式气象环境监测站。本系统可监测的气象数据有：环境温度、环境湿度、大气压力、风速、风向、雨量、倾斜太阳总辐射、背板温度、峰值日照时数等多种气象数据。具有性能稳定，检测精度高，无人值守等特点，可满足专业气象观测的业务要求。

　　二、设计标准

　　1、Q/GDW11000 《光伏发电站并网调度运行信息交换规范》

　　2、Q/GDW 12055《光伏发电资源数据审核与订正方法》

　　3、NB/T32012-2013 《光伏发电站太阳能资源实时监测技术规范》

　　4、GB/T30153-2013 《光伏发电站太阳能资源实时监测技术要求》

　　5、GB/T 31156 《太阳能资源测量总辐射》

　　6、GB/T 19964 《光伏发电接入电力系统技术规定》

　　7、GB/T 50797《光伏发电站设计规范》

　　8、GB/T 12936 《太阳能热利用术语》

　　9、GB/T 35221 《地面气象观测规范总则》

　　10、QX/T-2000Ⅱ《自动气象站行业标准》

　　11、QX/T 61-2007《地面气象观测规范》

　　三、产品特点

　　1、实时数据监测：可采集、分析光伏区气象数据多达20种以上,包括有环境温度、环境湿度、大气压力、风速、风向、倾斜太阳总辐射、峰值日照时数、背板温度等监测数据。

　　2、一体式采集仪：一体式光伏环境数据采集仪采用新一代32位MCU处理器，板载集成高精度GPS、GPRS、Bluetooth数字芯片,可对采集时间进行精准校正并进行高精度定位，传输协议为标准MODBUS协议。

　　3、优质进口器件：环境温湿度、大气压力、辐射传感器内部核心器件均采用欧洲、美国原装进口，保证数据源高精准、高稳定性采集。

　　4、无线数据存储：领先的无线存储数据技术。可以将光伏数据采集仪中的存储数据无线发送到手机及PDA中进行存储、分析。

　　5、多种通讯模式：支持有线RS485、USB和无线GPRS/Bluetooth多种通讯方式，方便客户进行数据采集，传输。

　　6、智慧数据运维：新一代手机端APP运维软件。通过低功耗无线蓝牙与安卓系统手机连接，配套软件支持标准MODBUS协议，运行软件后可查看实时数据、查看历史数据、更改设备地址、调整辐射表灵敏度系数、查看采集器运行状态、设置软件配置权限等六大功能。

　　7、绿色电源管理：本数据采集仪可以采用AC220V和DC12V两种供电模式。并在内部集成了新一代绿色电源管理模块实现交流与直流供电智能切换，低功耗节能设计整体功耗小于1W。

　　8、一体观测支架：重新优化设计的一体观测支架可支持圆管或者方管进行安装，体积小、重量轻便于现场人员可以快速、方便、简单一人进行设备安装调试。

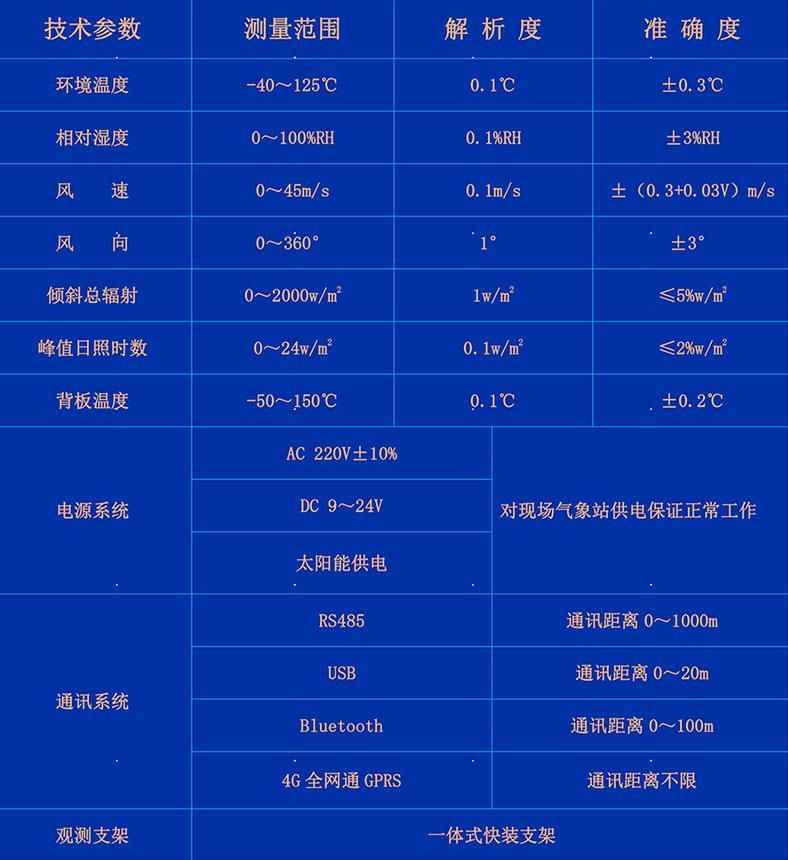

　　四、技术指标
